مقطع معادل میلگرد

در هر کارگاه کوچک و بزرگ عمرانی ممکن است به دلیل عدم وجود آرماتورهای نقشه در کارگاه نیاز به تغییر سایز میلگردها پیدا کنیم.قطعاً در پایان این متن هیچ گونه ابهامی در مورد مقطع معادل میلگرد و هر گونه معادل سازی میلگرد نخواهید داشت. پس در ادامه با من همراه باشید.

مطالب این مقاله همگی از تجربیات کارگاهی من در کارگاه‌های بزرگ مترو اصفهان است. نویسنده قبل از نوشتن این متن هزاران بار از جدول میلگرد معادل در آرماتوربندی انواع و اقسام شمع‌، دال، ستون، تیر و دیوارهای سازه‌ای استفاده کرده و تمامی نکاتی که در ادامه می‌آید کاملاً اجرایی است.

سرفصل مطالب به شرح زیر است. برای رفتن به هر بخش می‌توانید روی آن کلیک کنید.

1. دانلود فایل اکسل مقطع معادل میلگرد
2. آیین نامه مقطع معادل میلگرد
3. pdf جدول سطح مقطع میلگرد‌ها
4. مبانی مقطع معادل میلگرد
5. نرم افزار معادل سازی میلگرد
6. معادل سازی میلگرد آنلاین

1- دانلود فایل اکسل مقطع معادل میلگرد

اگر حوصله خواندن متن طولانی یا مبانی فرمول محاسبه سطح مقطع میلگرد و معادل سازی آن را ندارید می‌توانید با کلیک روی لینک زیر فایل اکسل مقطع معادل میلگرد را به صوزت رایگان دانلود کرده و استفاده کنید.

با این فایل اکسل می‌توانید کلیه میلگرد‌های AIII ،AII ،AI و AIV با هر تعداد یا فاصله را به هم تبدیل کنید. نحوه کار با این فایل بسیار ساده بوده و نیازی به توضیح اضافی ندارد. با چند بار کار کردن و معادل سازی میلگرد اکسل روش کار آن دست‌تان می‌آید.

در این نرم افزار محاسبه سطح مقطع میلگرد به صورت خودکار انجام می‌شود و فقط لازم است که تعداد یا فاصله میلگرد موجود را وارد کنید تا معادل سازی میلگرد انجام شود.

آموزش معادل سازی میلگرد اکسل

پس از بازکردن فایل بالا صفحه زیر برای شما به نمایش درمی‌آید. پس از انتخاب نوع و سایز میلگرد موجود و میلگرد معادل با استفاده از فواصل میلگرد‌ها از جدول بالا معادل سازی را انجام دهید. در صورتی که قصد معادل کردن تعداد مشخصی از میلگردها را دارید از جدول پایین استفاده کنید.

مثلا برای معادل کردن میلگردهای اصلی ستون در نقشه تعداد میلگردهای اصلی ذکر شده است. برای این نوع معادل‌سازی از جدول پایین استفاده کنید. ابتدا نوع و قطر میلگرد‌ها را مشخص کنید. سپس تعداد را وارد کنید. در ادامه با مشخص کردن نوع و سایز میلگرد معادل، تعداد میلگرد معادل به صورت خودکار محاسبه می‌شود.

در برخی از سازه‌ها به جای تعداد میلگرد فاصله آن‌ها ذکر شده است. با وارد کردن فاصله میلگرد در جدول قسمت بالا، فاصله میلگرد معادل به‌طور خودکار محاسبه می‌شود.

2- آیین نامه مقطع معادل میلگرد

طبق آیین نامه‌های مبحث ۹ ویرایش سال 99، آبا ویرایش 1400 و آیین نامه بتن آمریکا به جز حداقل و حداکثر فواصل، منعی در مورد معادل سازی میلگرد‌ها وجود ندارد.مثلا بیشترین فاصله ممکن در حالت کلی در فونداسیون و دیوارها ۲۵ سانتی‌متر است.

چرا نباید فواصل میلگردها بیشتر از ۲۵ سانتی‌متر شود؟

عوامل زیادی در تعیین فواصل میلگرد‌ها موثر هستند. لذا شرح کامل کلیه ریزه‌ کاری‌های فواصل میلگرد‌ها از حوصله این مقاله خارج است.

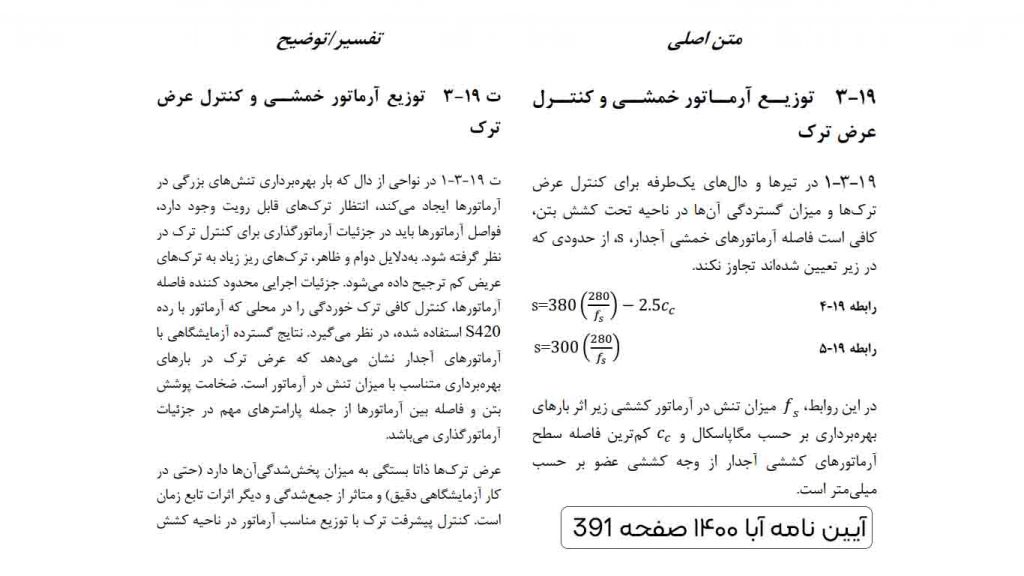

حداکثر فواصل شبکه‌های آرماتور نباید از ۲۵ سانتی‌متر تجاوز کند. در غیر این صورت باید با مهندس مشاور یا محاسب خود مشورت کنید. برای نمونه طبق بند 19-3 آیین نامه آبا 1400 در محاسبه میلگرد معادل به دلیل کنترل عرض ترک‌ها و میزان گستردگی آن‌ها در ناحیه تحت کشش بتن، مجاز به هر فاصله‌ای در بستن شبکه آرماتور نیستیم.

در مورد فواصل کمتر‌، اصولاً با کم شدن فاصله میلگرد‌ها اجرای آرماتوربندی سخت‌تر می‌شود. این امر از نظر سرعت و زمان به صرفه نیست. لذا سعی کنید آرماتورها را به نحوی معادل سازی کنید که به فواصل کمتر از ۱۰ سانتی‌متر نیاز نشود. اما به هر حال اگر فواصل کمتر از این حد شد؛ طبق آئین‌نامه آبا ۱۴۰۰ باید موارد زیر را مدنظر قرار دهید.

3- pdf جدول سطح مقطع میلگرد‌ها

در صورتی که فایل اکسل را در اختیار نداشتید یا حوصله انجام جمع وضرب‌های تکراری را ندارید می‌توانید جدول مقطع معادل میلگرد را از لینک زیر دانلود کرده و استفاده کنید.

ردیف افقی این جدول فواصل میلگرد موجود را نمایش می‌دهد. فاصله‌های ۱۰، ۱۵، ۲۰ و ۲۵ سانتی متری که معمولاً فواصل مرسومی در شبکه‌های آرماتوربندی هستند؛ برای میلگرد‌های سایز ۱۰ تا ۳۲ در جدول زیر تعبیه شده است. این فایل شامل یک صفحه و ۸ جدول است.

برای جلوگیری از تکرار محاسبات میلگرد معادل، پرکاربردترین سایز و فاصله میلگرد‌ها در این جداول جمع آوری شده است.

نحوه استفاده از جدول مقطع معادل میلگرد

ردیف اول جدول میلگرد موجود و ردیف‌های پایین‌تر میلگرد معادل را نشان می‌دهد. به عنوان مثال معادل سازی میلگرد سایز ۲۲ با میلگرد نمره ۱۴ در تصویر زیر نشان داده شده است. میلگرد ۲۲ با فاصله ۲۵ سانتی با میلگرد ۱۴ با فاصله ۱۰ سانتی متر معادل است.

میلگرد‌های S400 یا S420 همان میلگرد AIII هستند که دارای تنش تسلیم به ترتیب 4000 و 4200 کیلوگرم بر سانتی‌متر مربع هستند.

4- مبانی مقطع معادل میلگرد

جهت معادل سازی میلگردها باید حاصل ضرب سطح مقطع، تعداد و تنش تسلیم میلگرد نقشه با میلگرد معادل برابر شود.

مثال تبدیل مقطع فی ۱۶ به فی ۲۰

فرض کنید در نقشه‌ها میلگرد سایز ۱۶ از نوع AIV با فواصل ۲۰ سانتی‌متری داده شده است. به دلیل نبود این سایز و نوع میلگرد در کارگاه قصد داریم تا این میلگرد را با سایز ۲۰ از نوع AIII معادل سازی کنیم.

برای این کار با توجه به اینکه سطح مقطع میلگرد 20 برابر با 3.14 و سطح مقطع میلگرد ۱۶ برابر با 2.01 سانتی مربع و تنش تسلیم میلگرد AIII و AIV به ترتیب برابر با 4000 و 5000 کیلوگرم بر سانتی‌متر مربع طبق فرمول بالا تساوی زیر را حل می‌کنیم.

به این ترتیب تعداد میلگرد معادل ۴ عدد در هر متر می‌شود.

برای تبدیل 4 به فاصله کافی است 100 را بر ۴ تقسیم کنید تا فاصله میلگرد‌ها بدست‌ آید. دقت کنید که در این فرمول نیازی به کسر کاور و افزودن یک واحد نیست. اگر طول پوز یک متر بود برای بدست آوردن تعداد میلگرد‌ باید طول کل پس از کسر کاور را بر فاصله میلگرد‌ها تقسیم و رو به پایین گرد کرده و در آخر یک واحد به حاصل اضافه می‌کردیم.

بنابراین ϕ16 Aiv @20 با میلگرد ϕ20 AIII @25 معادل است.

در معادل سازی میلگرد سعی کنید به جای فرمول محاسبه سطح مقطع میلگرد از اعداد جدول اشتال استفاده کنید. در این صورت دچار اعداد اعشاری و دردسر‌های ناشی از گرد کردن مساحت‌ها و فرمول‌های تقریبی مانند قطر میلگرد به توان ۲ تقسیم بر 162 نخواهید شد. معمولاً در برآورد‌ها و کلیه مشخصات فنی اعداد جدول اشتال ملاک عمل است.

5-نرم افزار معادل سازی میلگرد

جهت تسریع در معادل سازی میلگرد با استفاده از موبایل می‌توانید از نرم افزار معادل سازی میلگرد دستیار مهندس استفاده کنید. همچنین با نصب برنامه‌های آفیس در موبایل، همواره در کارگاه به صورت آفلاین با معادل سازی میلگرد اکسل کار خود را راه بیندازید.

6-معادل سازی میلگرد آنلاین

درصورتی که به اینترنت دسترسی دارید از معادل سازی میلگرد آنلاین استفاده کنید. برای این کار وارد سایت زیر شده و بر اساس نیاز مشکلات مقطع معادل میلگرد خود را حل کنید.

سخن پایانی

هرچقدر هم برآورد دقیقی در خرید میلگرد داشته باشیم. شرایطی پیش می‌آید که ناگزیر از تبدیل مقطع میلگرد هستیم. به نظر شما سریع‌ترین و بهترین راه معادل سازی میلگرد چیست؟ لطفاً تجربیات و نظرات خود را در مورد تبدیل مقطع میلگرد در قسمت نظرات با ما مطرح کنید.
